Depuis 25 ans, Clearwater Industries fabrique des systèmes de dilution de polymères secs.  Chaque système comprend une garantie à vie avec l’utilisation exclusive de notre chimie.

Les polymères secs sont le moyen le plus rentable d’utiliser des floculants et de décanter les solides en suspension liquide.  Ils contiennent plus de 90 % de chimie active, alors que les polymères en émulsion sont plus proches de 30 % de chimie active.  La chimie active rend le polymère sec idéal pour la séparation liquide-solide et la déshydratation des boues.

Nos unités de la série M sont automatisées pour garantir des performances fiables avec un minimum d’attention de la part de l’opérateur.  Les systèmes minimisent la consommation de polymère en activant et en vieillissant complètement la solution.  Les particules sèches de polymère sont d’abord introduites dans l’eau dans l’entonnoir de mouillage avant d’être cisaillées hydrauliquement et mélangées mécaniquement, obtenant ainsi une solution uniforme.  Vous pouvez compter sur nos systèmes pour activer, vieillir et doser avec précision la solution polymère.

Si l’une de nos tailles standard ne correspond pas à vos besoins, nous travaillerons avec vous pour personnaliser un système adapté à votre application.  Bien qu’elles soient généralement utilisées pour fabriquer des polymères, nous avons personnalisé des unités pour préparer et doser des produits tels que la chaux en poudre, le charbon actif en poudre et l’amidon.

SYSTÈMES DE POLYMÈRE SEC

Le modèle 300 en acier inoxydable du système de dilution des polymères secs peut pomper jusqu’à 5,5 GPM de solution de polymère entièrement activée (si la force de la solution est de 0,25 %, cela donne 6,9 lb/h de polymère sec consommé).

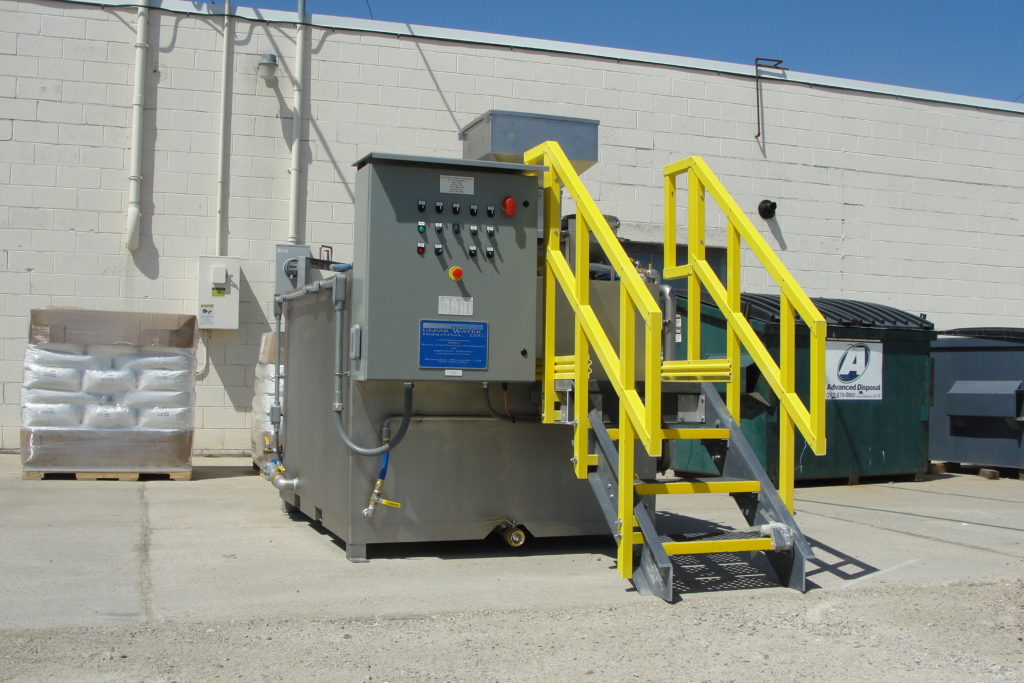

Le modèle 300 en acier inoxydable de Clearwater Industries affiche son panneau de commande.

Caractéristiques
  • Opération de dosage entièrement automatique en continu
  • Facile à installer et souvent opérationnel dans l’heure qui suit son arrivée
  • Une attention limitée de l’opérateur est requise
  • La conception d’un seul réservoir avec des chicanes intérieures et un déversoir assure un mélange et un vieillissement appropriés du polymère
  • La conception conviviale comprend : raccords à déconnexion rapide, cadre surélevé, patin de pompe amovible, fixations en acier inoxydable anti-grippées, tuyaux à déconnexion rapide
  • Mesure, mélange et vieillit avec précision les produits chimiques secs et l’eau, créant une solution uniforme
  • Administrer une solution spécifique au site à un taux ajustable
  • Construction 3/16 po 304 soudée à l’intérieur et à l’extérieur
  • Réservoir en polymère d’une capacité de 613 gallons
  • Des capteurs de niveau permettent un dosage automatique
  • Une électrovanne de 2 pouces alimente en eau les valves, l’entonnoir de mouillage et les venturis
  • Le débitmètre magnétique empêche la mise en lot en cas de perte d’eau
  • Le bol de mouillage conique en acier inoxydable crée un cyclone dans lequel le polymère est mesuré
  • Une pompe à cavité progressive est intégrée à l’unité
  • Pompe à polymère standard de 1 CV d’une capacité de 0 à 12 GPM (5,5 GPM de solution de polymère entièrement activée pompée du système)
  • Un port supplémentaire intégré pour la pompe à polymère et un câble pré-course complet permettent d’installer une deuxième pompe à polymère
Dimensions :
  • 5 pi (largeur) x 8 pi 2 po (longueur) x 7 pi 1-⅝ po (hauteur)
Exigences du site
  • Branchement électrique à point unique, 460 volts, 3 phases, 60 Hz standard
  • Raccordement à l’eau propre 2 po à point unique (30 – 60 psi)
  • Ligne de déversement de polymère de ¾ po ou plus
Caractéristiques optionnelles
  • Capteur de faible niveau de polymère
  • Trémie en polymère de 220 lb, au lieu des 110 lb standard
  • Vibrateur de trémie de polymère
  • Allen Bradley A.P.I. et HMI
  • Signal de contrôle à distance de la vitesse de la pompe à polymère
  • Sonde et messager AutoFloc
  • Pompe de déversement 0-20 GPM, 0-40 GPM
  • Composants ou tensions spécifiés par le client
  • Cadre ou palan pour supporter 1650 lb Grands sacs de polymère

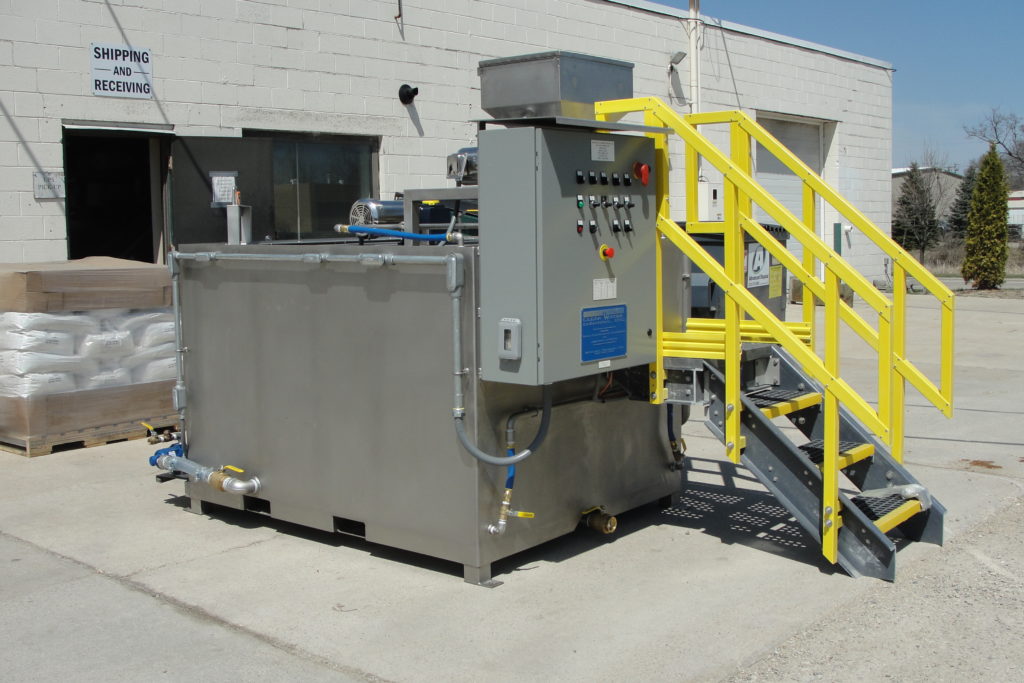

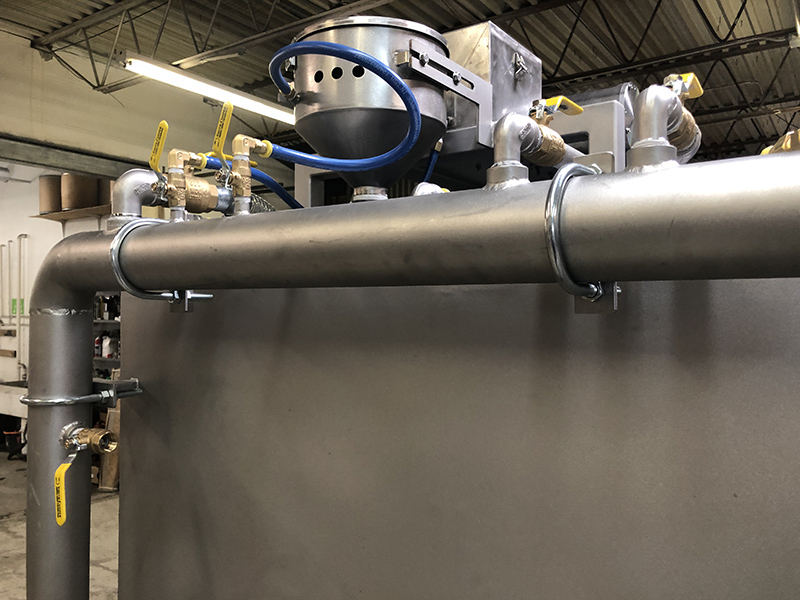

Une vue latérale du modèle 300 en acier inoxydable de Clearwater Industries montrant son panneau de commande, son corps en acier inoxydable et sa trémie de polymère sec.

Le modèle 300 avec conception de grand sac en acier inoxydable contient un grand sac de polymère de 1650 lb et peut pomper jusqu’à 5,5 GPM de solution de polymère entièrement activée (si la force de la solution est de 0,25 %, cela donne 6,9 lb/h de polymère sec consommé).  Il est optimal pour les grands consommateurs de produits chimiques qui veulent éliminer le chargement régulier de sacs de polymère de 55 lb dans la trémie.

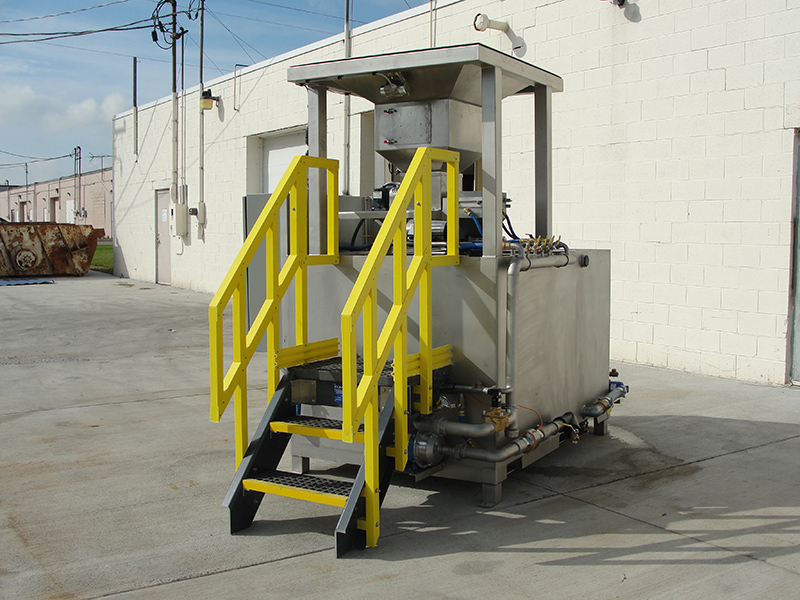

Le système de dilution de polymères de Clearwater Industries, modèle 300 en acier inoxydable, avec grand sac, présente son escalier et son bac à grand sac qui maintient le sac au-dessus de la trémie de polymère.
Caractéristiques

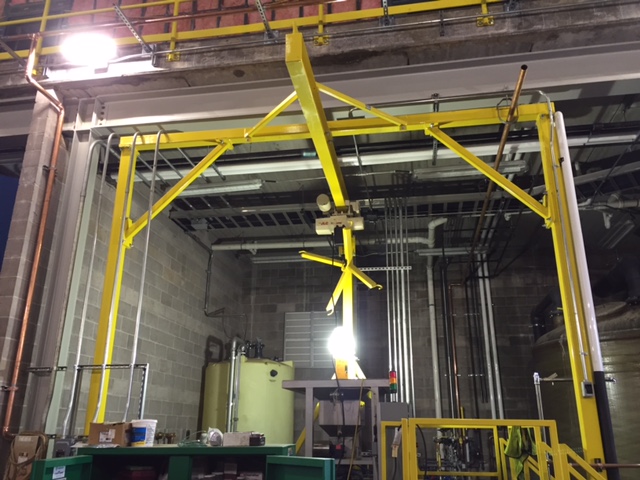

  • Cadre ou palan pour charger et soutenir des grands sacs de polymère de 1650 lb
  • Trémie de polymère et bac en acier inoxydable 304
  • Trémie avec porte et loquet pour détacher le grand sac
  • Opération de dosage entièrement automatique en continu
  • Facile à installer et souvent opérationnel dans l’heure qui suit son arrivée
  • Une attention limitée de l’opérateur est requise
  • La conception d’un seul réservoir avec des chicanes intérieures et un déversoir assure un mélange et un vieillissement appropriés du polymère
  • La conception conviviale comprend : raccords à déconnexion rapide, cadre surélevé, patin de pompe amovible, fixations en acier inoxydable anti-grippées, tuyaux à déconnexion rapide
  • Mesure, mélange et vieillit avec précision les produits chimiques secs et l’eau, créant une solution uniforme
  • Administrer une solution spécifique au site à un taux ajustable
  • Construction 3/16 po 304 soudée à l’intérieur et à l’extérieur
  • Réservoir en polymère d’une capacité de 613 gallons
  • Des capteurs de niveau permettent un dosage automatique
  • Une électrovanne de 2 pouces alimente en eau les valves, l’entonnoir de mouillage et les venturis
  • Le débitmètre magnétique empêche la mise en lot en cas de perte d’eau
  • Le bol de mouillage conique en acier inoxydable crée un cyclone dans lequel le polymère est mesuré
  • Une pompe à cavité progressive est intégrée à l’unité
  • Pompe à polymère standard de 1 CV d’une capacité de 0 à 12 GPM (5,5 GPM de solution de polymère entièrement activée pompée du système)
  • Un port supplémentaire intégré pour la pompe à polymère et un câble pré-course complet permettent d’installer une deuxième pompe à polymère
Dimensions :
  • 5 pi (largeur) x 8 pi 2 po (longueur) x 7 pi 1-⅝ po (hauteur supplémentaire nécessaire pour la suspension de grand sac)
Exigences du site
  • Branchement électrique à point unique, 460 volts, 3 phases, 60 Hz standard
  • Raccordement à l’eau propre 2 po à point unique (30 – 60 psi)
  • Ligne de déversement de polymère de ¾ po ou plus
Caractéristiques optionnelles
  • Capteur de faible niveau de polymère
  • Vibrateur de trémie de polymère
  • Allen Bradley A.P.I. et HMI
  • Signal de contrôle à distance de la vitesse de la pompe à polymère
  • Sonde et messager AutoFloc
  • Pompe de déversement 0-20 GPM, 0-40 GPM
  • Composants ou tensions spécifiés par le client

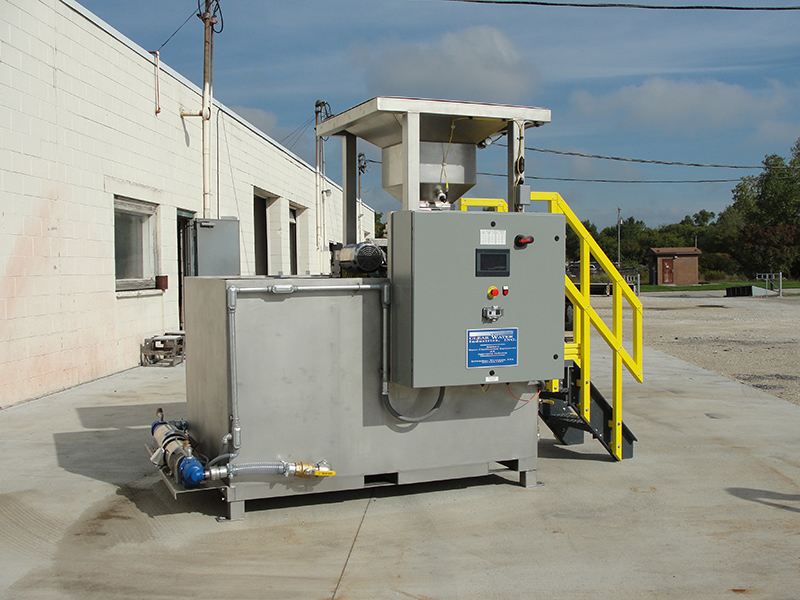

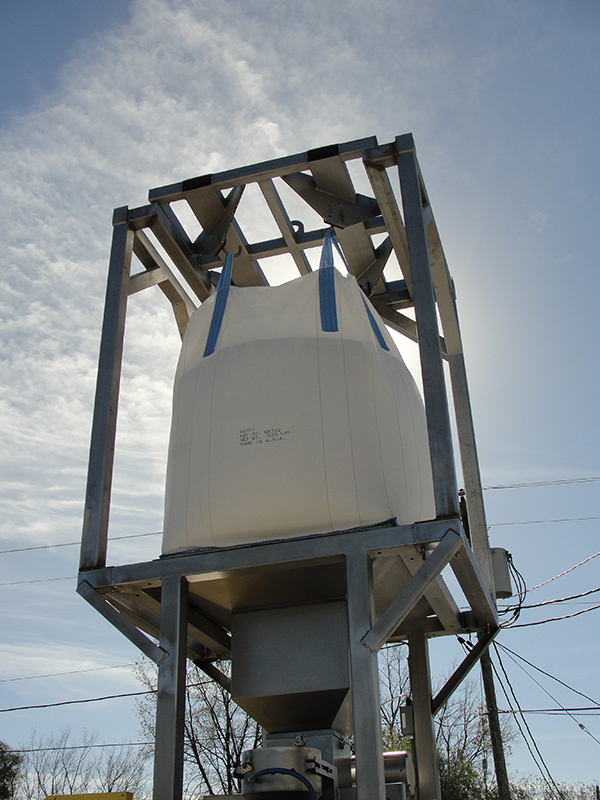

Une vue de côté du système de polymères de Clearwater Industries, modèle 300 en acier inoxydable, pour montrer une autre vue de son bac pour grand sac qui maintient le sac au-dessus de la trémie de polymère.

Le modèle 300 PLC en acier inoxydable est équipé d’un automate programmable industriel (A.P.I.) au lieu des commandes standard manuel/arrêt/auto.  Il peut pomper jusqu’à 5,5 GPM de la solution de polymère entièrement activée (si la force de la solution est de 0,25 %, cela donne 6,9 lb/h de polymère sec consommé).

Caractéristiques
  • Toutes les commandes de l’écran de contrôle de l’A.P.I. permettent un fonctionnement manuel ou automatique
  • Arrêt d’urgence, déconnexion principale et indicateur de basse pression d’eau montés sur la face du panneau
  • Opération de dosage entièrement automatique en continu
  • Facile à installer et souvent opérationnel dans l’heure qui suit son arrivée
  • Une attention limitée de l’opérateur est requise
  • La conception d’un seul réservoir avec des chicanes intérieures et un déversoir assure un mélange et un vieillissement appropriés du polymère
  • La conception conviviale comprend : raccords à déconnexion rapide, cadre surélevé, patin de pompe amovible, fixations en acier inoxydable anti-grippées, tuyaux à déconnexion rapide
  • Mesure, mélange et vieillit avec précision les produits chimiques secs et l’eau, créant une solution uniforme
  • Administrer une solution spécifique au site à un taux ajustable
  • Construction 3/16 po 304 soudée à l’intérieur et à l’extérieur
  • Réservoir en polymère d’une capacité de 613 gallons
  • Des capteurs de niveau permettent un dosage automatique
  • Une électrovanne de 2 pouces alimente en eau les valves, l’entonnoir de mouillage et les venturis
  • Le débitmètre magnétique empêche la mise en lot en cas de perte d’eau
  • Le bol de mouillage conique en acier inoxydable crée un cyclone dans lequel le polymère est mesuré
  • Une pompe à cavité progressive est intégrée à l’unité
  • Pompe à polymère standard de 1 CV d’une capacité de 0 à 12 GPM (5,5 GPM de solution de polymère entièrement activée pompée du système)
  • Un port supplémentaire intégré pour la pompe à polymère et un câble pré-course complet permettent d’installer une deuxième pompe à polymère
Dimensions :
  • 5 pi (largeur) x 8 pi 2 po (longueur) x 7 pi 1-⅝ po (hauteur)
Exigences du site
  • Branchement électrique à point unique, 460 volts, 3 phases, 60 Hz standard
  • Raccordement à l’eau propre 2 po à point unique (30 – 60 psi)
  • Ligne de déversement de polymère de ¾ po ou plus
Caractéristiques optionnelles
  • Capteur de faible niveau de polymère
  • Trémie en polymère de 220 lb, au lieu des 110 lb standard
  • Vibrateur de trémie de polymère
  • Signal de contrôle à distance de la vitesse de la pompe à polymère
  • Sonde et messager AutoFloc
  • Pompe de déversement 0-20 GPM, 0-40 GPM
  • Composants ou tensions spécifiés par le client
  • Cadre ou palan pour supporter 1650 lb Grands sacs de polymère

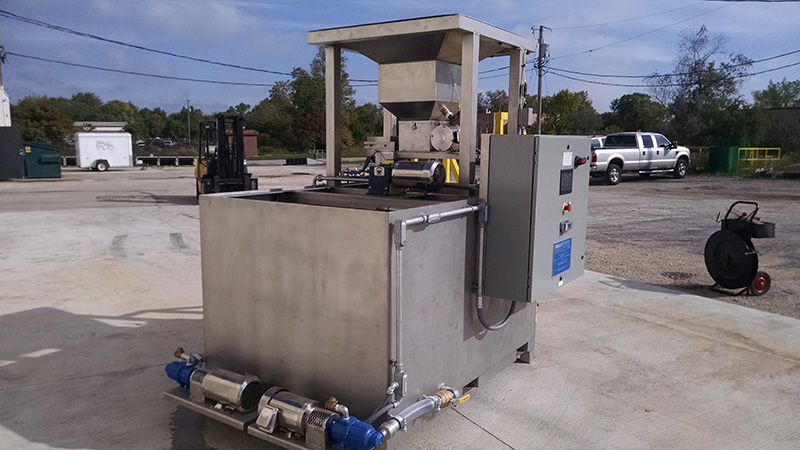

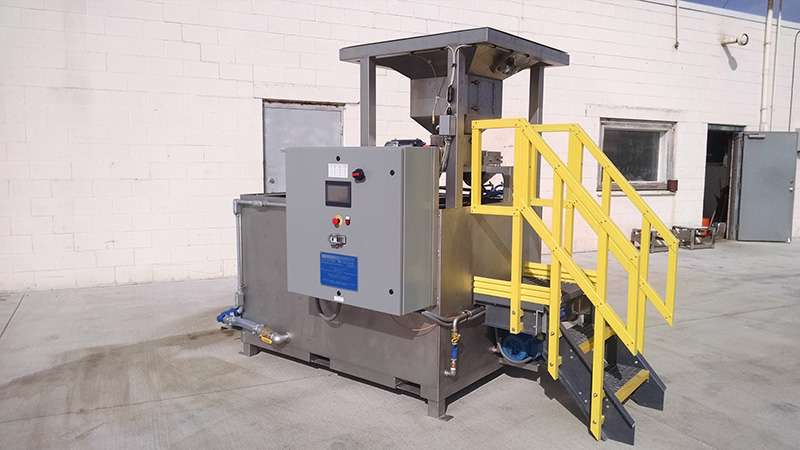

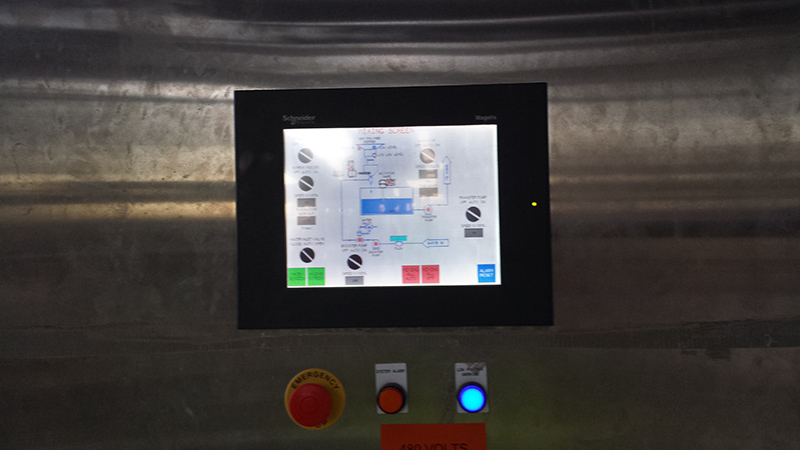

Une photo de l’A.P.I. en acier inoxydable modèle 300 de Clearwater Industries avec son système d’alimentation et de pompage du bac à grand sac à la trémie.

Le modèle 500 en acier inoxydable du système de dilution des polymères secs peut pomper jusqu’à 7,9 GPM de solution de polymère entièrement activée (si la force de la solution est de 0,25 %, cela donne 9,9 lb/h de polymère sec consommé).

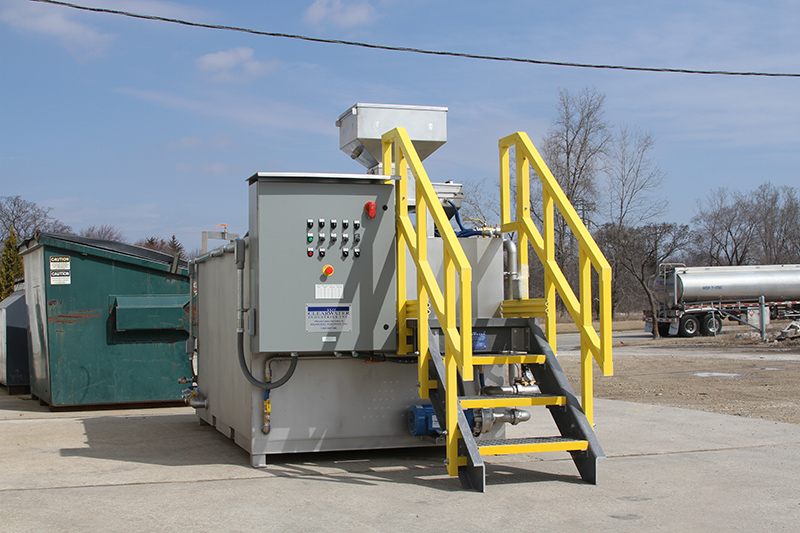

Le système d’abaissement des polymères Clearwater Industries modèle 500 en acier inoxydable est exposé à l’extérieur pour présenter son panneau de commande et l’escalier de l’opérateur.

Caractéristiques

  • Opération de dosage entièrement automatique en continu
  • Facile à installer et souvent opérationnel dans l’heure qui suit son arrivée
  • Une attention limitée de l’opérateur est requise
  • La conception d’un seul réservoir avec des chicanes intérieures et un déversoir assure un mélange et un vieillissement appropriés du polymère
  • La conception conviviale comprend : raccords à déconnexion rapide, cadre surélevé, patin de pompe amovible, fixations en acier inoxydable anti-grippées, tuyaux à déconnexion rapide
  • Mesure, mélange et vieillit avec précision les produits chimiques secs et l’eau, créant ainsi une solution uniforme
  • Administrer une solution spécifique au site à un taux ajustable
  • Construction 3/16 po 304 soudée à l’intérieur et à l’extérieur
  • Réservoir en polymère d’une capacité de 817 gallons
  • Des capteurs de niveau permettent un dosage automatique
  • Une électrovanne de 2 pouces alimente en eau les valves, l’entonnoir de mouillage et les venturis
  • Le débitmètre magnétique empêche la mise en lot en cas de perte d’eau
  • Le bol de mouillage conique en acier inoxydable crée un cyclone dans lequel le polymère est mesuré
  • Une pompe à cavité progressive est intégrée à l’unité
  • Pompe à polymère standard de 1 CV d’une capacité de 0 à 12 GPM (7,9 GPM de solution de polymère entièrement activée pompée du système)
  • Un port supplémentaire intégré pour la pompe à polymère et un câble pré-course complet permettent d’installer une deuxième pompe à polymère

Dimensions :

  • 5 pi (largeur) x 11 pi 2 po (largeur) x 7 pi 2 po (hauteur)

Exigences du site

  • Branchement électrique à point unique, 460 volts, 3 phases, 60 Hz standard
  • Raccordement à l’eau propre 2 po à point unique (30 – 60 psi)
  • Ligne de déversement de polymère de ¾ po ou plus

Caractéristiques optionnelles

  • Capteur de faible niveau de polymère
  • Trémie en polymère de 220 lb, au lieu des 110 lb standard
  • Vibrateur de trémie de polymère
  • Allen Bradley A.P.I. et HMI
  • Signal de contrôle à distance de la vitesse de la pompe à polymère
  • Sonde et messager AutoFloc
  • Pompe de déversement 0-20 GPM, 0-40 GPM
  • Composants ou tensions spécifiés par le client
  • Cadre ou palan pour supporter 1650 lb Grands sacs de polymère

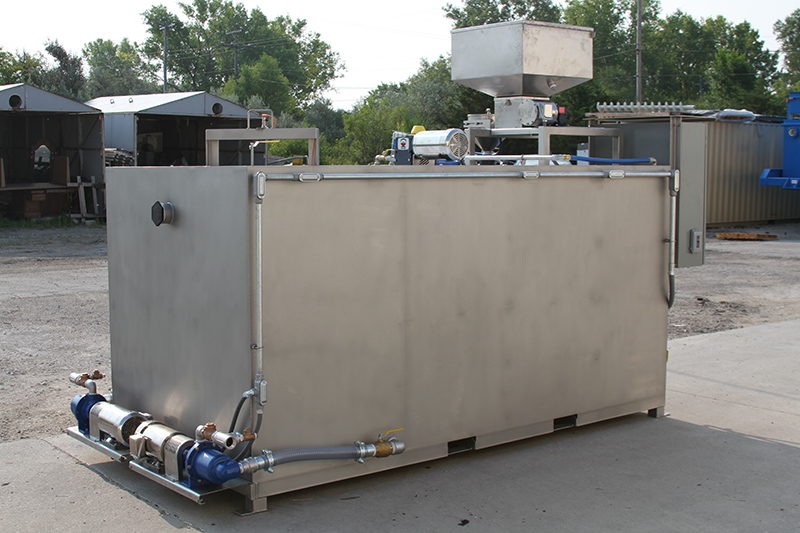

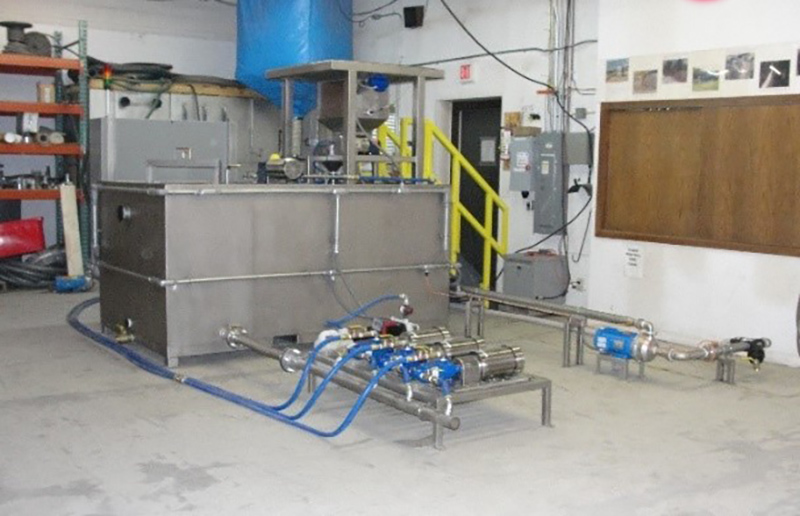

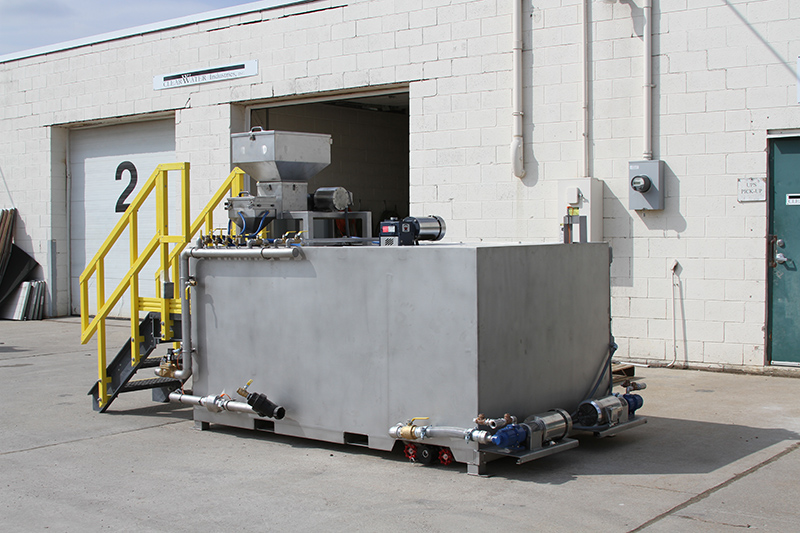

Système de dosage de polymères en acier inoxydable Clearwater Industries, modèle 500, photographié de côté pour montrer son système de pompe, sa trémie de polymères et son système d’alimentation en polymères secs.

La conception du modèle 500 en acier inoxydable Grand sac contient un grand sac de polymère de 1650 lb et peut pomper jusqu’à 7,9 GPM de la solution de polymère entièrement activée (si la force de la solution est de 0,25 %, cela donne 9,9 lb/h de polymère sec consommé).  Il est optimal pour les grands consommateurs de produits chimiques qui veulent éliminer le chargement régulier de sacs de polymère de 55 lb dans la trémie.

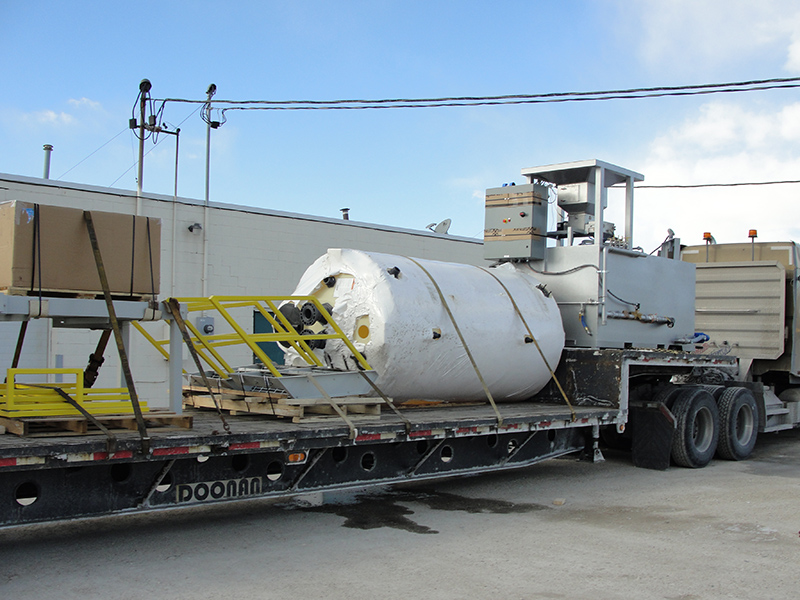

Le grand sac en acier inoxydable du système de dilution de polymères Clearwater Industries modèle 500 illustré de côté sur la plate-forme d’un semi-remorque avant son départ pour la livraison.
Caractéristiques

  • Cadre ou palan pour charger et soutenir des grands sacs de polymère de 1650 lb
  • Trémie de polymère et bac en acier inoxydable 304
  • Trémie avec porte et loquet pour détacher le grand sac
  • Opération de dosage entièrement automatique en continu
  • Facile à installer et souvent opérationnel dans l’heure qui suit son arrivée
  • Une attention limitée de l’opérateur est requise
  • La conception d’un seul réservoir avec des chicanes intérieures et un déversoir assure un mélange et un vieillissement appropriés du polymère
  • La conception conviviale comprend : raccords à déconnexion rapide, cadre surélevé, patin de pompe amovible, fixations en acier inoxydable anti-grippées, tuyaux à déconnexion rapide
  • Mesure, mélange et vieillit avec précision les produits chimiques secs et l’eau, créant ainsi une solution uniforme
  • Administrer une solution spécifique au site à un taux ajustable
  • Construction 3/16 po 304 soudée à l’intérieur et à l’extérieur
  • Réservoir en polymère d’une capacité de 817 gallons
  • Des capteurs de niveau permettent un dosage automatique
  • Une électrovanne de 2 pouces alimente en eau les valves, l’entonnoir de mouillage et les venturis
  • Le débitmètre magnétique empêche la mise en lot en cas de perte d’eau
  • Le bol de mouillage conique en acier inoxydable crée un cyclone dans lequel le polymère est mesuré
  • Une pompe à cavité progressive est intégrée à l’unité
  • Pompe à polymère standard de 1 CV d’une capacité de 0 à 12 GPM (7,9 GPM de solution de polymère entièrement activée pompée du système)
  • Un port supplémentaire intégré pour la pompe à polymère et un câble pré-course complet permettent d’installer une deuxième pompe à polymère

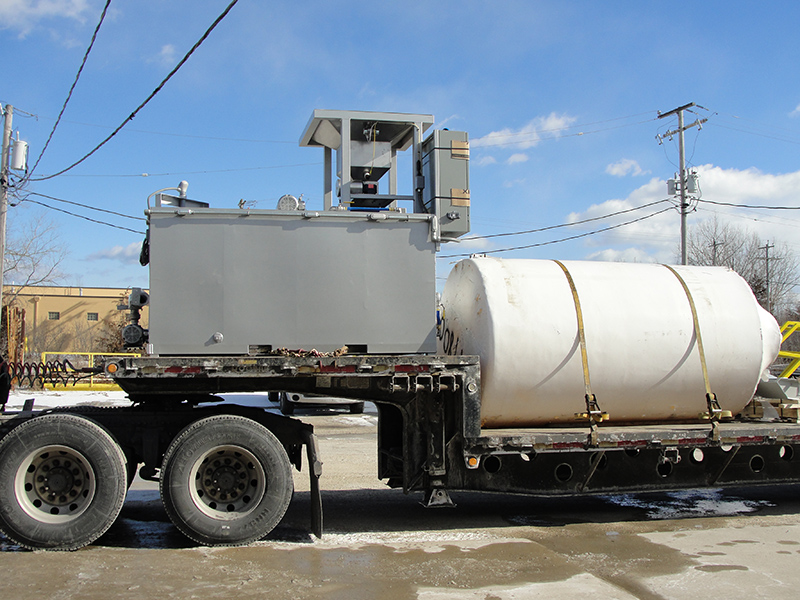

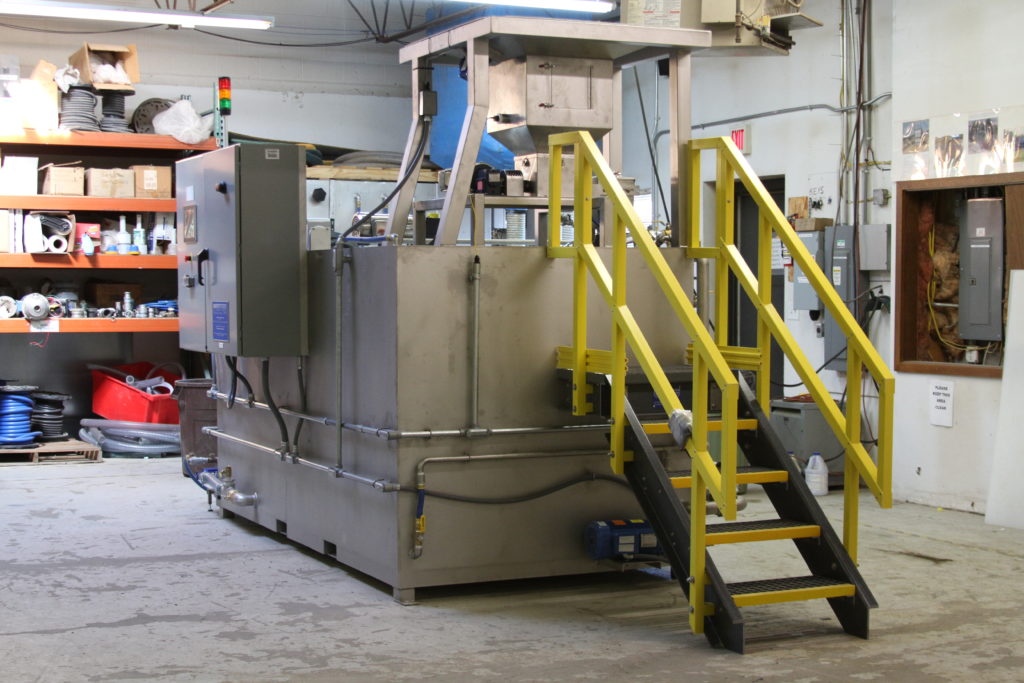

Le grand sac en acier inoxydable du système de dilution de polymères Clearwater Industries modèle 500 illustré de façon à ce que l’utilisateur puisse voir le panneau de commande et le bac à grand sac qui maintient le sac de polymère au-dessus de la trémie.
Dimensions :

  • 5 pi (largeur) x 11 pi 2 po (longueur) x 7 pi 2 po (hauteur supplémentaire nécessaire pour la suspension de grand sac)

Exigences du site

  • Branchement électrique à point unique, 460 volts, 3 phases, 60 Hz standard
  • Raccordement à l’eau propre 2 po à point unique (30 – 60 psi)
  • Ligne de déversement de polymère de ¾ po ou plus

Caractéristiques optionnelles

  • Capteur de faible niveau de polymère
  • Vibrateur de trémie de polymère
  • Allen Bradley A.P.I. et HMI
  • Signal de contrôle à distance de la vitesse de la pompe à polymère
  • Sonde et messager AutoFloc
  • Pompe de déversement 0-20 GPM, 0-40 GPM
  • Composants ou tensions spécifiés par le client

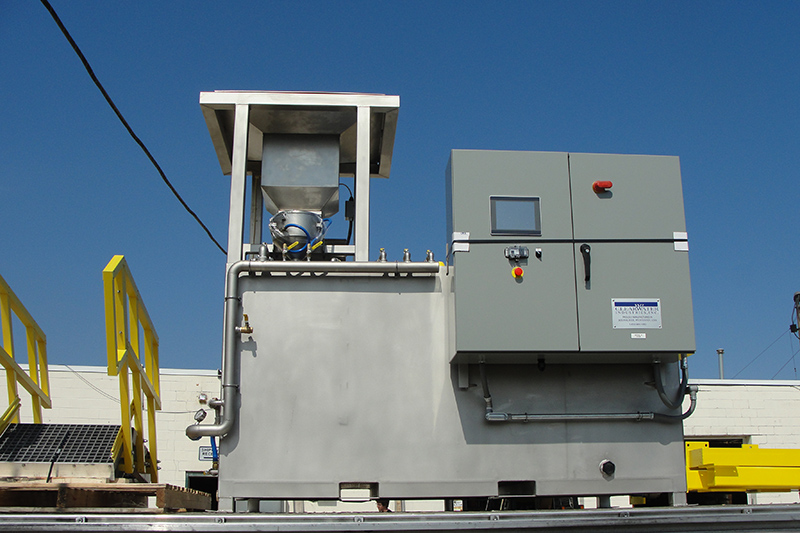

Le modèle 500 A.P.I. en acier inoxydable est équipé d’un automate programmable industriel (A.P.I.) au lieu des commandes standard manuel/arrêt/auto.  Il peut pomper jusqu’à 7,9 GPM de la solution de polymère entièrement activée (si la force de la solution est de 0,25 %, cela donne 9,9 lb/h de polymère sec consommé).

Caractéristiques

  • Toutes les commandes de l’écran de contrôle de l’A.P.I. permettent un fonctionnement manuel ou automatique
  • Arrêt d’urgence, déconnexion principale et indicateur de basse pression d’eau montés sur la face du panneau
  • Opération de dosage entièrement automatique en continu
  • Facile à installer et souvent opérationnel dans l’heure qui suit son arrivée
  • Une attention limitée de l’opérateur est requise
  • La conception d’un seul réservoir avec des chicanes intérieures et un déversoir assure un mélange et un vieillissement appropriés du polymère
  • La conception conviviale comprend : raccords à déconnexion rapide, cadre surélevé, patin de pompe amovible, fixations en acier inoxydable anti-grippées, tuyaux à déconnexion rapide
  • Mesure, mélange et vieillit avec précision les produits chimiques secs et l’eau, créant ainsi une solution uniforme
  • Administrer une solution spécifique au site à un taux ajustable
  • Construction 3/16 po 304 soudée à l’intérieur et à l’extérieur
  • Réservoir en polymère d’une capacité de 817 gallons
  • Des capteurs de niveau permettent un dosage automatique
  • Une électrovanne de 2 pouces alimente en eau les valves, l’entonnoir de mouillage et les venturis
  • Le débitmètre magnétique empêche la mise en lot en cas de perte d’eau
  • Le bol de mouillage conique en acier inoxydable crée un cyclone dans lequel le polymère est mesuré
  • Une pompe à cavité progressive est intégrée à l’unité
  • Pompe à polymère standard de 1 CV d’une capacité de 0 à 12 GPM (7,9 GPM de solution de polymère entièrement activée pompée du système)
  • Un port supplémentaire intégré pour la pompe à polymère et un câble pré-course complet permettent d’installer une deuxième pompe à polymère

Dimensions :

  • 5 pi (largeur) x 11 pi 2 po (largeur) x 7 pi 2 po (hauteur)

Exigences du site

  • Branchement électrique à point unique, 460 volts, 3 phases, 60 Hz standard
  • Raccordement à l’eau propre 2 po à point unique (30 – 60 psi)
  • Ligne de déversement de polymère de ¾ po ou plus

Caractéristiques optionnelles

  • Capteur de faible niveau de polymère
  • Trémie en polymère de 220 lb, au lieu des 110 lb standard
  • Vibrateur de trémie de polymère
  • Allen Bradley A.P.I. et HMI
  • Signal de contrôle à distance de la vitesse de la pompe à polymère
  • Sonde et messager AutoFloc
  • Pompe de déversement 0-20 GPM, 0-40 GPM
  • Composants ou tensions spécifiés par le client
  • Cadre ou palan pour supporter 1650 lb Grands sacs de polymère

Système de dilution de polymères en acier inoxydable Clearwater Industries, modèle 500, photographié de côté pour montrer son système de pompe, sa trémie de polymères et son système d’alimentation en polymères secs.

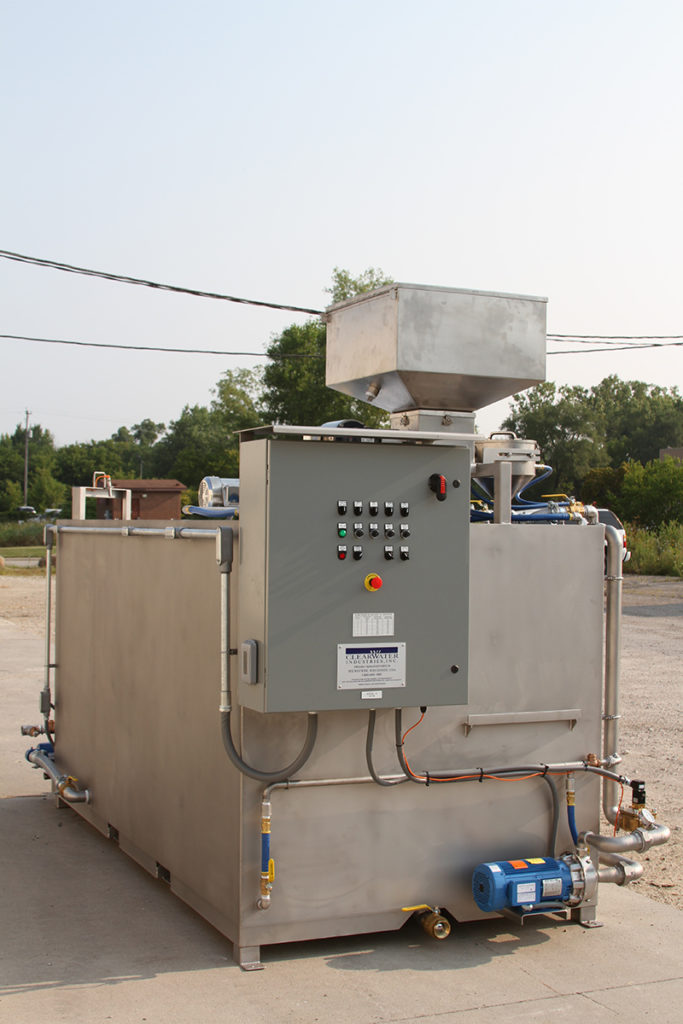

Le modèle 800 en acier inoxydable du système de dilution des polymères secs peut pomper jusqu’à 12,6 GPM de solution de polymère entièrement activée (si la force de la solution est de 0,25 %, cela donne 15,8 lb/h de polymère sec consommé).

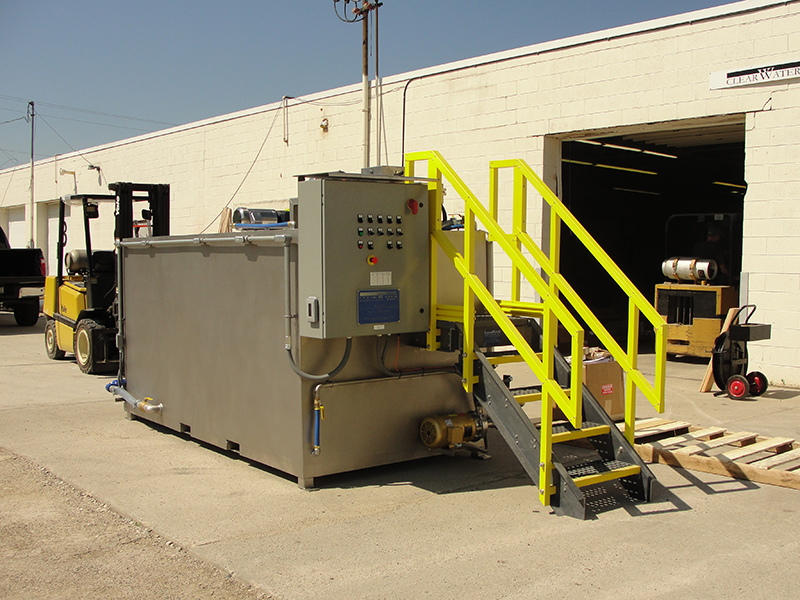

Le modèle 800 en acier inoxydable du système de dilution des polymères Clearwater Industries affichant son panneau de contrôle et sa trémie de polymère sec.
Caractéristiques

  • Opération de dosage entièrement automatique en continu
  • Facile à installer et souvent opérationnel dans l’heure qui suit son arrivée
  • Une attention limitée de l’opérateur est requise
  • La conception d’un seul réservoir avec des chicanes intérieures et un déversoir assure un mélange et un vieillissement appropriés du polymère
  • La conception conviviale comprend : raccords à déconnexion rapide, cadre surélevé, patin de pompe amovible, fixations en acier inoxydable anti-grippées, tuyaux à déconnexion rapide
  • Mesure, mélange et vieillit avec précision les produits chimiques secs et l’eau, créant une solution uniforme
  • Administrer une solution spécifique au site à un taux ajustable
  • Construction 3/16 po 304 soudée à l’intérieur et à l’extérieur
  • Réservoir en polymère d’une capacité de 1600 gallons
  • Des capteurs de niveau permettent un dosage automatique
  • Une électrovanne de 2 pouces alimente en eau les valves, l’entonnoir de mouillage et les venturis
  • Le débitmètre magnétique empêche la mise en lot en cas de perte d’eau
  • Le bol de mouillage conique en acier inoxydable crée un cyclone dans lequel le polymère est mesuré
  • Une pompe à cavité progressive est intégrée à l’unité
  • Pompe à polymère standard de 1 CV d’une capacité de 0 à 20 GPM (12,6 GPM de solution de polymère entièrement activée pompée du système)
  • Un port supplémentaire intégré pour la pompe à polymère et un câble pré-course complet permettent d’installer une deuxième pompe à polymère

Le modèle 800 en acier inoxydable du système de dilution des polymères Clearwater Industries affichant son panneau et un escalier d’opérateur pour alimenter le polymère sec.
Dimensions :

  • 6 pi (largeur) x 15 pi 10 po (largeur) x 7 pi 9 po (hauteur)

Exigences du site

  • Branchement électrique à point unique, 460 volts, 3 phases, 60 Hz standard
  • Raccordement à l’eau propre 2 po à point unique (30 – 60 psi)
  • Ligne de déversement de polymère de ¾ po ou plus

Caractéristiques optionnelles

  • Capteur de faible niveau de polymère
  • Trémie en polymère de 220 lb, au lieu des 110 lb standard
  • Vibrateur de trémie de polymère
  • Allen Bradley A.P.I. et HMI
  • Signal de contrôle à distance de la vitesse de la pompe à polymère
  • Sonde et messager AutoFloc
  • Pompe d’écoulement 0-40 GPM
  • Composants ou tensions spécifiés par le client
  • Cadre ou palan pour charger et supporter 1650 lb Grands sacs de polymère

Système de dilution de polymères en acier inoxydable Clearwater Industries modèle 500, illustré de derrière pour montrer son système de pompe.

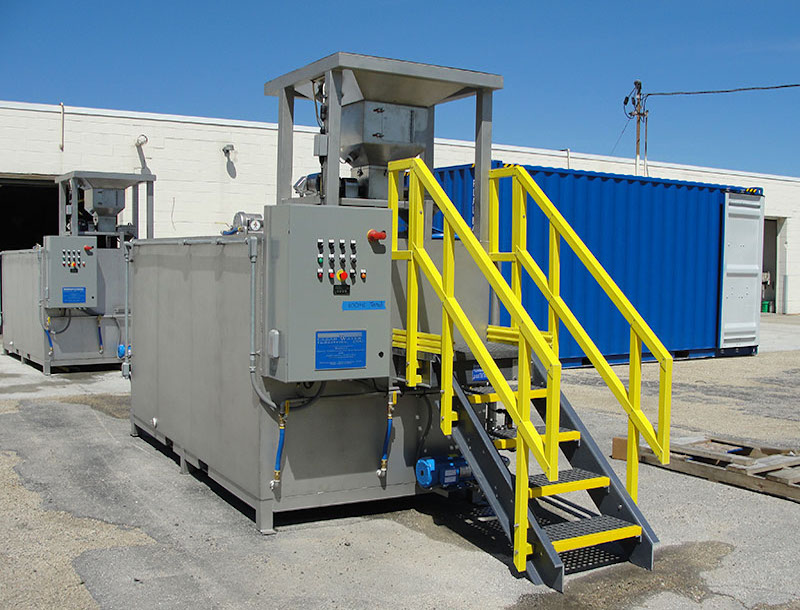

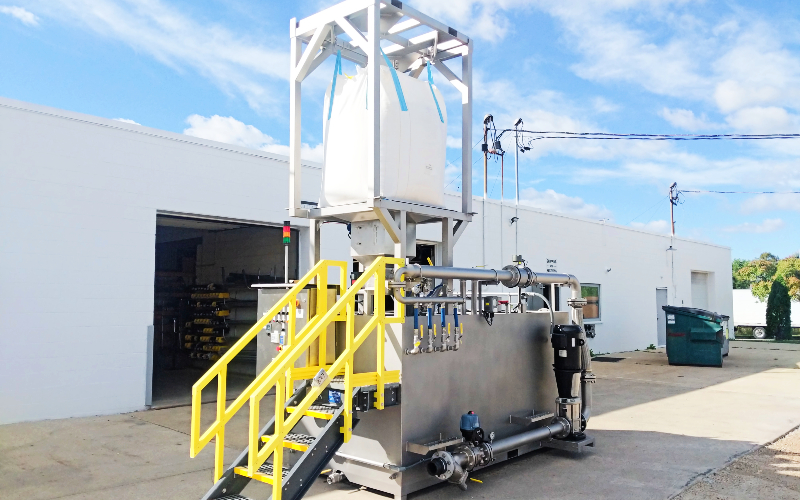

La conception du modèle 800 en acier inoxydable Grand sac contient un grand sac de polymère de 1650 lb et peut pomper jusqu’à 12,6 GPM de la solution de polymère entièrement activée (si la force de la solution est de 0,25 %, cela donne 15,8 lb/h de polymère sec consommé).  Il est optimal pour les grands consommateurs de produits chimiques qui veulent éliminer le chargement régulier de sacs de polymère de 55 lb dans la trémie.


Caractéristiques

  • Cadre ou palan pour charger et soutenir des grands sacs de polymère de 1650 lb
  • Trémie de polymère et bac en acier inoxydable 304
  • Trémie avec porte et loquet pour détacher le grand sac
  • Opération de dosage entièrement automatique en continu
  • Facile à installer et souvent opérationnel dans l’heure qui suit son arrivée
  • Une attention limitée de l’opérateur est requise
  • La conception d’un seul réservoir avec des chicanes intérieures et un déversoir assure un mélange et un vieillissement appropriés du polymère
  • La conception conviviale comprend : raccords à déconnexion rapide, cadre surélevé, patin de pompe amovible, fixations en acier inoxydable anti-grippées, tuyaux à déconnexion rapide
  • Mesure, mélange et vieillit avec précision les produits chimiques secs et l’eau, créant une solution uniforme
  • Administrer une solution spécifique au site à un taux ajustable
  • Construction 3/16 po 304 soudée à l’intérieur et à l’extérieur
  • Réservoir en polymère d’une capacité de 1600 gallons
  • Des capteurs de niveau permettent un dosage automatique
  • Une électrovanne de 2 pouces alimente en eau les valves, l’entonnoir de mouillage et les venturis
  • Le débitmètre magnétique empêche la mise en lot en cas de perte d’eau
  • Le bol de mouillage conique en acier inoxydable crée un cyclone dans lequel le polymère est mesuré
  • Une pompe à cavité progressive est intégrée à l’unité
  • Pompe à polymère standard de 1 CV d’une capacité de 0 à 20 GPM (12,6 GPM de solution de polymère entièrement activée pompée du système)
  • Un port supplémentaire intégré pour la pompe à polymère et un câble pré-course complet permettent d’installer une deuxième pompe à polymère

Dimensions :

  • 6 pi (largeur) x 15 pi 10 po (longueur) x 7 pi 9 po (hauteur supplémentaire nécessaire pour la suspension de grand sac)

Exigences du site

  • Branchement électrique à point unique, 460 volts, 3 phases, 60 Hz standard
  • Raccordement à l’eau propre 2 po à point unique (30 – 60 psi)
  • Ligne de déversement de polymère de ¾ po ou plus

Caractéristiques optionnelles

  • Capteur de faible niveau de polymère
  • Vibrateur de trémie de polymère
  • Allen Bradley A.P.I. et HMI
  • Signal de contrôle à distance de la vitesse de la pompe à polymère
  • Sonde et messager AutoFloc
  • Pompe d’écoulement 0-40 GPM
  • Composants ou tensions spécifiés par le client

Le grand sac en acier inoxydable du système de dilution de polymères Clearwater Industries modèle 500 illustré dans le département de fabrication et montrant le bac à grand sac qui le maintient au-dessus de la trémie, son panneau de commande et l’escalier de l’opérateur.

Le modèle 800 A.P.I. en acier inoxydable est équipé d’un automate programmable industriel (A.P.I.) au lieu des commandes standard manuel/arrêt/auto.  Il peut pomper jusqu’à 12,6 GPM de la solution de polymère entièrement activée (si la force de la solution est de 0,25 %, cela donne 15,8 lb/h de polymère sec consommé).

Caractéristiques

  • Toutes les commandes de l’écran de contrôle de l’A.P.I. permettent un fonctionnement manuel ou automatique
  • Arrêt d’urgence, déconnexion principale et indicateur de basse pression d’eau montés sur la face du panneau
  • Opération de dosage entièrement automatique en continu
  • Facile à installer et souvent opérationnel dans l’heure qui suit son arrivée
  • Une attention limitée de l’opérateur est requise
  • La conception d’un seul réservoir avec des chicanes intérieures et un déversoir assure un mélange et un vieillissement appropriés du polymère
  • La conception conviviale comprend : raccords à déconnexion rapide, cadre surélevé, patin de pompe amovible, fixations en acier inoxydable anti-grippées, tuyaux à déconnexion rapide
  • Mesure, mélange et vieillit avec précision les produits chimiques secs et l’eau, créant une solution uniforme
  • Administrer une solution spécifique au site à un taux ajustable
  • Construction 3/16 po 304 soudée à l’intérieur et à l’extérieur
  • Réservoir en polymère d’une capacité de 1600 gallons
  • Des capteurs de niveau permettent un dosage automatique
  • Une électrovanne de 2 pouces alimente en eau les valves, l’entonnoir de mouillage et les venturis
  • Le débitmètre magnétique empêche la mise en lot en cas de perte d’eau
  • Le bol de mouillage conique en acier inoxydable crée un cyclone dans lequel le polymère est mesuré
  • Une pompe à cavité progressive est intégrée à l’unité
  • Pompe à polymère standard de 1 CV d’une capacité de 0 à 20 GPM (12,6 GPM de solution de polymère entièrement activée pompée du système)
  • Un port supplémentaire intégré pour la pompe à polymère et un câble pré-course complet permettent d’installer une deuxième pompe à polymère

Dimensions :

  • 6 pi (largeur) x 15 pi 10 po (largeur) x 7 pi 9 po (hauteur)

Exigences du site

  • Branchement électrique à point unique, 460 volts, 3 phases, 60 Hz standard
  • Raccordement à l’eau propre 2 po à point unique (30 – 60 psi)
  • Ligne de déversement de polymère de ¾ po ou plus

Caractéristiques optionnelles

  • Capteur de faible niveau de polymère
  • Trémie en polymère de 220 lb, au lieu des 110 lb standard
  • Vibrateur de trémie de polymère
  • Allen Bradley A.P.I. et HMI
  • Signal de contrôle à distance de la vitesse de la pompe à polymère
  • Sonde et messager AutoFloc
  • Pompe d’écoulement 0-40 GPM
  • Composants ou tensions spécifiés par le client
  • Cadre ou palan pour charger et supporter 1650 lb Grands sacs de polymère

Le modèle 3000 en acier inoxydable du système de dilution des polymères secs peut pomper jusqu’à 25,3 GPM de solution de polymère entièrement activée (si la force de la solution est de 0,25 %, cela donne 31,65 lb/h de polymère sec consommé).


Caractéristiques

  • Opération de dosage entièrement automatique en continu
  • Facile à installer et souvent opérationnel dans l’heure qui suit son arrivée
  • Une attention limitée de l’opérateur est requise
  • La conception d’un seul réservoir avec des chicanes intérieures et un déversoir assure un mélange et un vieillissement appropriés du polymère
  • La conception conviviale comprend : raccords à déconnexion rapide, cadre surélevé, patin de pompe amovible, fixations en acier inoxydable anti-grippées, tuyaux à déconnexion rapide
  • Mesure, mélange et vieillit avec précision les produits chimiques secs et l’eau, créant une solution uniforme
  • Administrer une solution spécifique au site à un taux ajustable
  • Construction 3/16 po 304 soudée à l’intérieur et à l’extérieur
  • Réservoir en polymère d’une capacité de 3000 gallons
  • Des capteurs de niveau permettent un dosage automatique
  • Une électrovanne de 2 pouces alimente en eau les valves, l’entonnoir de mouillage et les venturis
  • Le débitmètre magnétique empêche la mise en lot en cas de perte d’eau
  • Le bol de mouillage conique en acier inoxydable crée un cyclone dans lequel le polymère est mesuré
  • Une pompe à cavité progressive est intégrée à l’unité
  • Pompe à polymère standard de 3 CV d’une capacité de 0 à 40 GPM (25,3 GPM de solution de polymère entièrement activée pompée du système)
  • Un port supplémentaire intégré pour la pompe à polymère et un câble pré-course complet permettent d’installer une deuxième pompe à polymère

Dimensions :

  • 6 pi (largeur) x 17 pi 11 po (longueur) x 9 pi 9 po (hauteur supplémentaire nécessaire pour la suspension de grand sac)

Exigences du site

  • Branchement électrique à point unique, 460 volts, 3 phases, 60 Hz standard
  • Raccordement à l’eau propre 2 po à point unique (30 – 60 psi)
  • Ligne de déversement de polymère de ¾ po ou plus

Caractéristiques optionnelles

  • Capteur de faible niveau de polymère
  • Vibrateur de trémie de polymère
  • Allen Bradley A.P.I. et HMI
  • Signal de contrôle à distance de la vitesse de la pompe à polymère
  • Sonde et messager AutoFloc
  • Pompe de déversement 0-20 GPM
  • Composants ou tensions spécifiés par le client

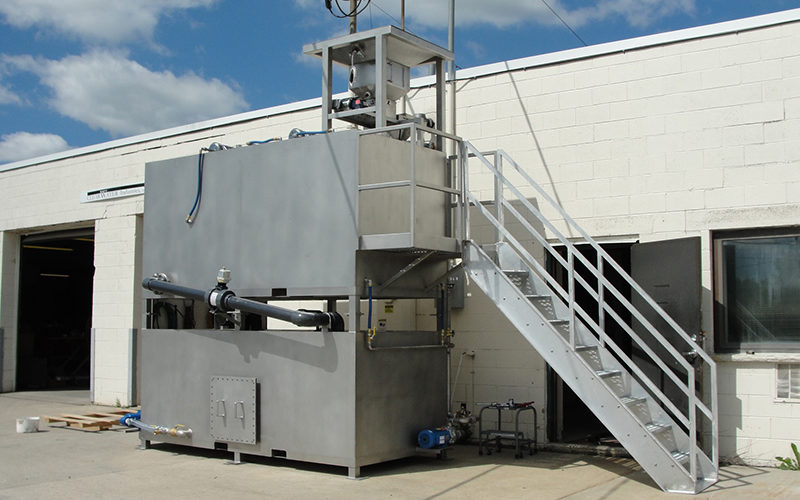

La conception du modèle 3000 en acier inoxydable Grand sac contient un grand sac de polymère de 1650 lb et peut pomper jusqu’à 25,3 GPM de la solution de polymère entièrement activée (si la force de la solution est de 0,25 %, cela donne 31,65 lb/h de polymère sec consommé).  Il est optimal pour les grands consommateurs de produits chimiques qui veulent éliminer le chargement régulier de sacs de polymère de 55 lb dans la trémie.

Caractéristiques

  • Cadre ou palan pour charger et soutenir des grands sacs de polymère de 1650 lb
  • Trémie de polymère et bac en acier inoxydable 304
  • Trémie avec porte et loquet pour détacher le grand sac
  • Opération de dosage entièrement automatique en continu
  • Facile à installer et souvent opérationnel dans l’heure qui suit son arrivée
  • Une attention limitée de l’opérateur est requise
  • La conception d’un seul réservoir avec des chicanes intérieures et un déversoir assure un mélange et un vieillissement appropriés du polymère
  • La conception conviviale comprend : raccords à déconnexion rapide, cadre surélevé, patin de pompe amovible, fixations en acier inoxydable anti-grippées, tuyaux à déconnexion rapide
  • Mesure, mélange et vieillit avec précision les produits chimiques secs et l’eau, créant une solution uniforme
  • Administrer une solution spécifique au site à un taux ajustable
  • Construction 3/16 po 304 soudée à l’intérieur et à l’extérieur
  • Réservoir en polymère d’une capacité de 3000 gallons
  • Des capteurs de niveau permettent un dosage automatique
  • Une électrovanne de 2 pouces alimente en eau les valves, l’entonnoir de mouillage et les venturis
  • Le débitmètre magnétique empêche la mise en lot en cas de perte d’eau
  • Le bol de mouillage conique en acier inoxydable crée un cyclone dans lequel le polymère est mesuré
  • Une pompe à cavité progressive est intégrée à l’unité
  • Pompe à polymère standard de 3 CV d’une capacité de 0 à 40 GPM (25,3 GPM de solution de polymère entièrement activée pompée du système)
  • Un port supplémentaire intégré pour la pompe à polymère et un câble pré-course complet permettent d’installer une deuxième pompe à polymère

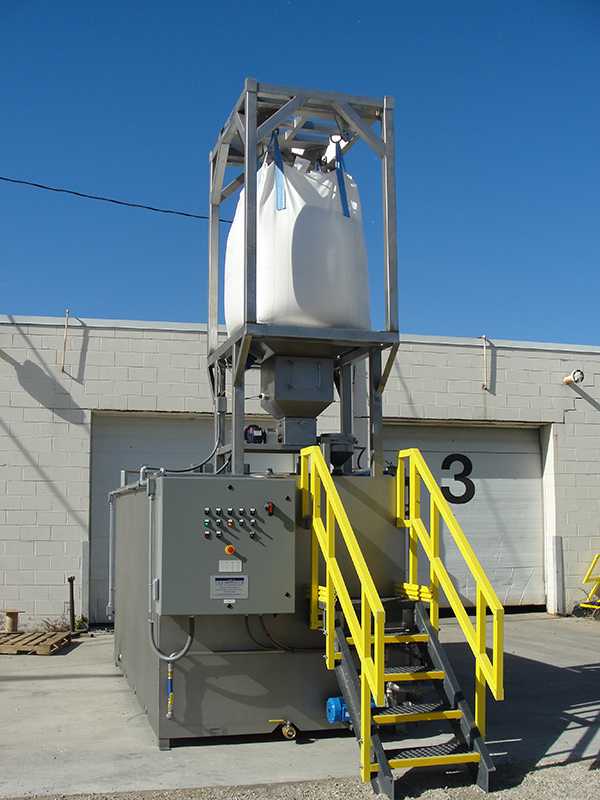

Le grand sac en acier inoxydable du système de dilution de polymères Clearwater Industries modèle 3000 avec une prise de vue à distance pour montrer le support du grand sac, le panneau de contrôle et l’escalier de l’opérateur.
Dimensions :

  • 6 pi (largeur) x 17 pi 11 po (longueur) x 9 pi 9 po (hauteur supplémentaire nécessaire pour la suspension de grand sac)

Exigences du site

  • Branchement électrique à point unique, 460 volts, 3 phases, 60 Hz standard
  • Raccordement à l’eau propre 2 po à point unique (30 – 60 psi)
  • Ligne de déversement de polymère de ¾ po ou plus

Caractéristiques optionnelles

  • Capteur de faible niveau de polymère
  • Vibrateur de trémie de polymère
  • Allen Bradley A.P.I. et HMI
  • Signal de contrôle à distance de la vitesse de la pompe à polymère
  • Sonde et messager AutoFloc
  • Pompe de déversement 0-20 GPM
  • Composants ou tensions spécifiés par le client

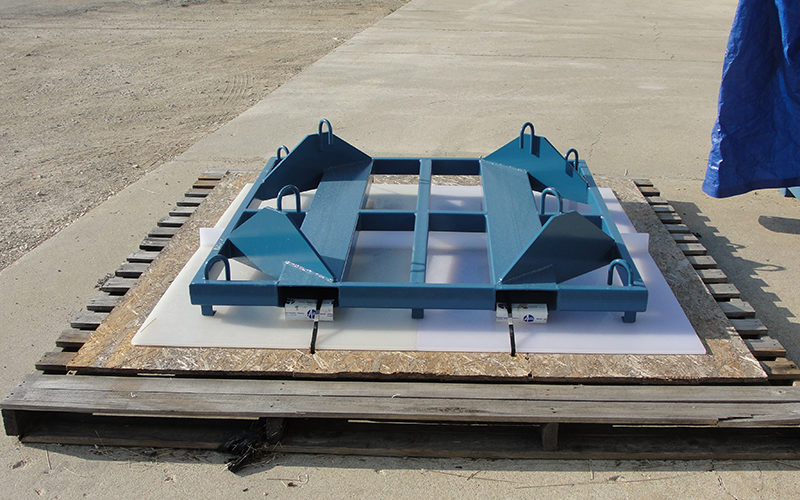

Gros plan de la fixation du grand sac et du conteneur sur le système de dilution de polymères du grand sac en acier inoxydable modèle 3000 de Clearwater Industries.

Le modèle 3000 A.P.I. en acier inoxydable est équipé d’un automate programmable industriel (A.P.I.) au lieu des commandes standard manuel/arrêt/auto.  Il peut pomper jusqu’à 25,3 GPM de la solution de polymère entièrement activée (si la force de la solution est de 0,25 %, cela donne 31,65 lb/h de polymère sec consommé).


Caractéristiques

  • Toutes les commandes de l’écran de contrôle de l’A.P.I. permettent un fonctionnement manuel ou automatique
  • Arrêt d’urgence, déconnexion principale et indicateur de basse pression d’eau montés sur la face du panneau
  • Opération de dosage entièrement automatique en continu
  • Facile à installer et souvent opérationnel dans l’heure qui suit son arrivée
  • Une attention limitée de l’opérateur est requise
  • La conception d’un seul réservoir avec des chicanes intérieures et un déversoir assure un mélange et un vieillissement appropriés du polymère
  • La conception conviviale comprend : raccords à déconnexion rapide, cadre surélevé, patin de pompe amovible, fixations en acier inoxydable anti-grippées, tuyaux à déconnexion rapide
  • Mesure, mélange et vieillit avec précision les produits chimiques secs et l’eau, créant une solution uniforme
  • Administrer une solution spécifique au site à un taux ajustable

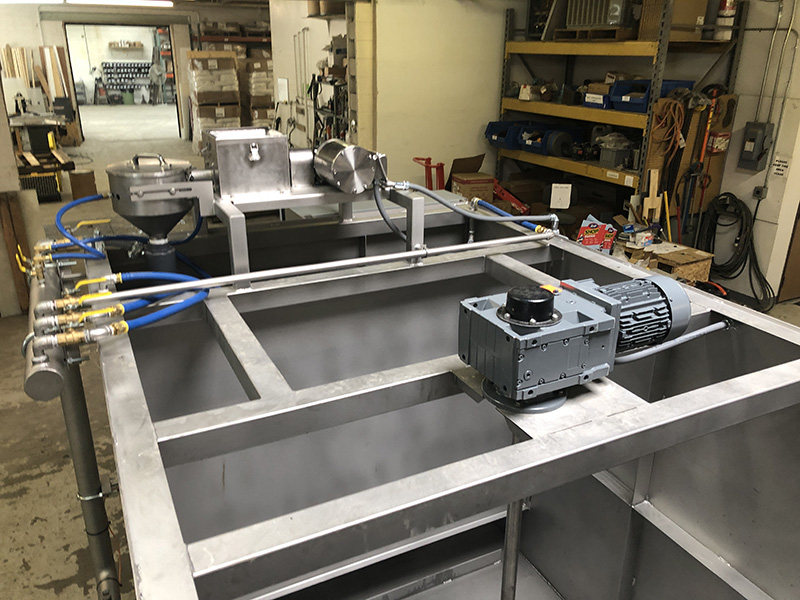

  • Construction 3/16 po 304 soudée à l’intérieur et à l’extérieur
  • Réservoir en polymère d’une capacité de 3000 gallons
  • Des capteurs de niveau permettent un dosage automatique
  • Une électrovanne de 2 pouces alimente en eau les valves, l’entonnoir de mouillage et les venturis
  • Le débitmètre magnétique empêche la mise en lot en cas de perte d’eau
  • Le bol de mouillage conique en acier inoxydable crée un cyclone dans lequel le polymère est mesuré
  • Une pompe à cavité progressive est intégrée à l’unité
  • Pompe à polymère standard de 3 CV d’une capacité de 0 à 40 GPM (25,3 GPM de solution de polymère entièrement activée pompée du système)
  • Un port supplémentaire intégré pour la pompe à polymère et un câble pré-course complet permettent d’installer une deuxième pompe à polymère

Dimensions :

  • 6 pi (largeur) x 17 pi 11 po (longueur) x 9 pi 9 po (hauteur supplémentaire nécessaire pour la suspension de grand sac)

Exigences du site

  • Branchement électrique à point unique, 460 volts, 3 phases, 60 Hz standard
  • Raccordement à l’eau propre 2 po à point unique (30 – 60 psi)
  • Ligne de déversement de polymère de ¾ po ou plus

Caractéristiques optionnelles

  • Capteur de faible niveau de polymère
  • Vibrateur de trémie de polymère
  • Signal de contrôle à distance de la vitesse de la pompe à polymère
  • Sonde et messager AutoFloc
  • Pompe de déversement 0-20 GPM
  • Composants ou tensions spécifiés par le client

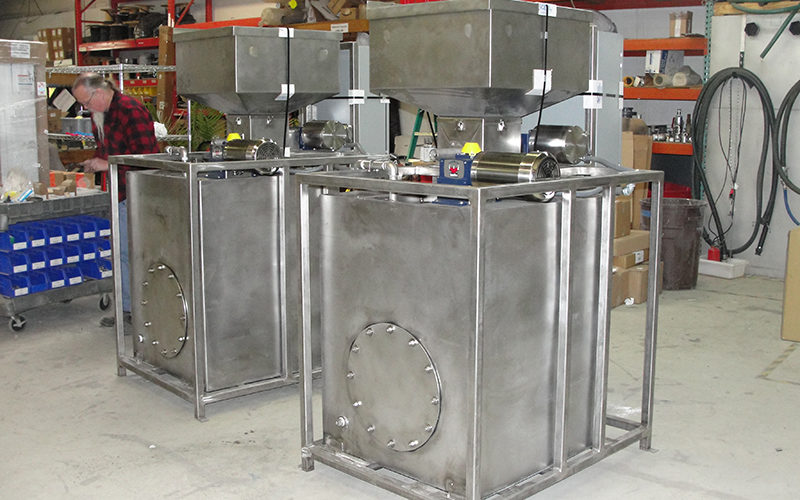

Systèmes de polymère sec personnalisé

Clearwater Industries aimerait travailler avec vous pour concevoir le système polymère optimal pour votre application spécifique.  Comme en témoignent les exemples présentés ici, nous sommes heureux de pouvoir innover aux côtés de nos clients.

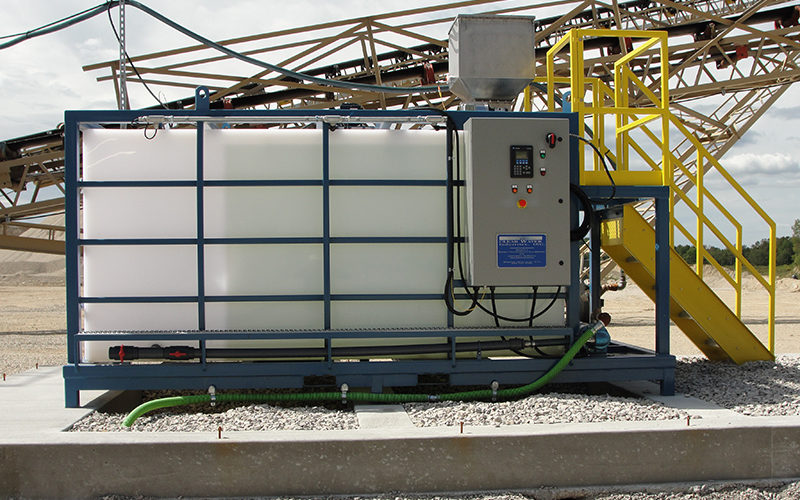

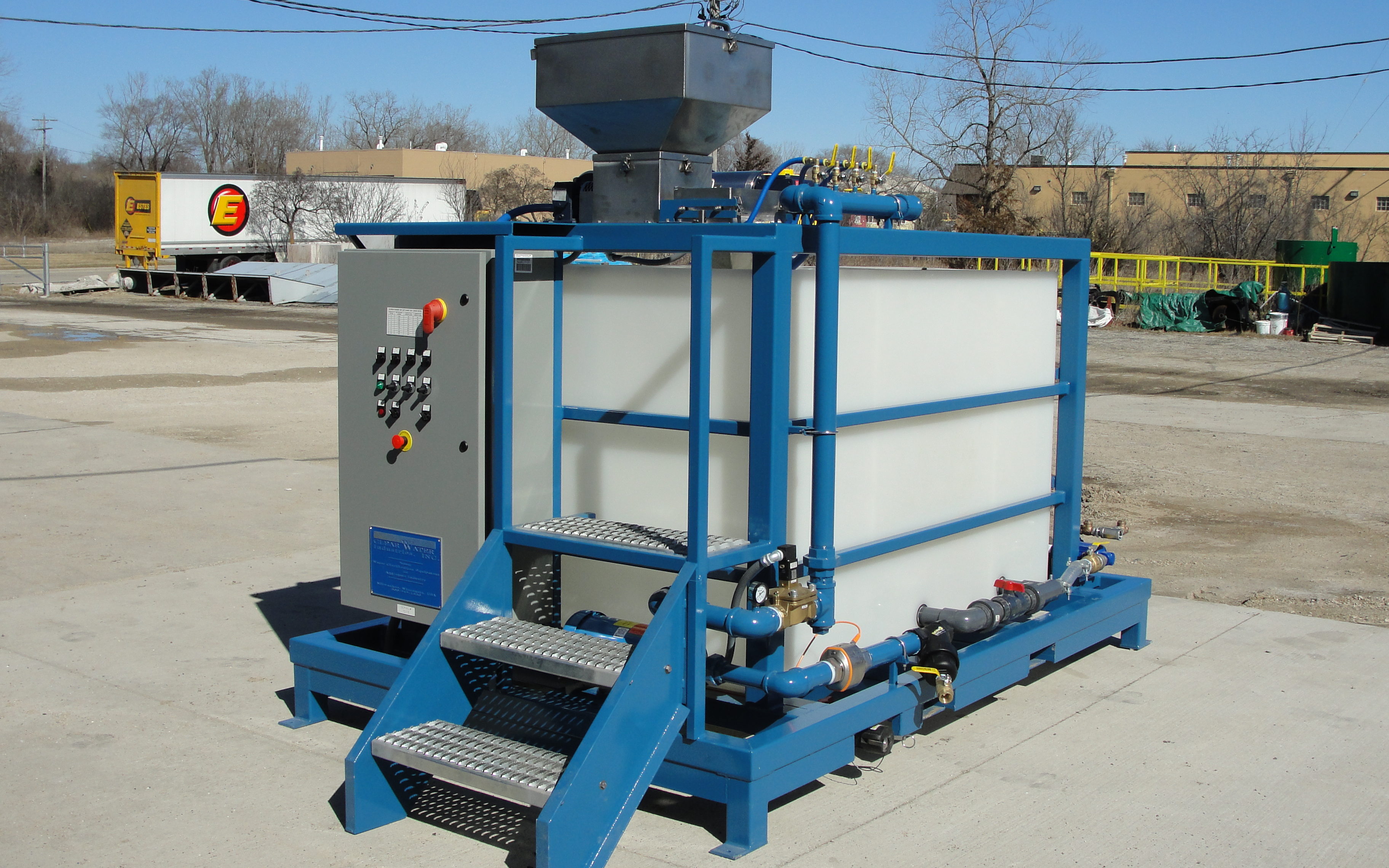

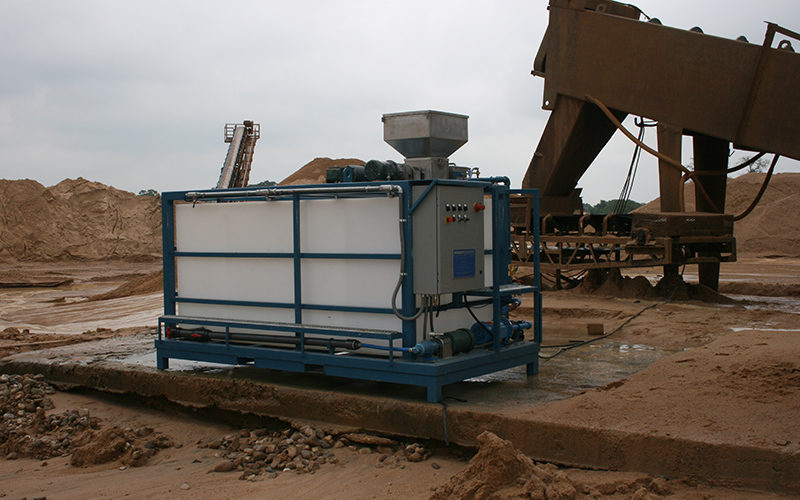

Certaines applications nécessitent l’utilisation de réservoirs en polypropylène en raison de la corrosivité des produits chimiques nécessaires. Nos systèmes de réservoirs en polypropylène de la série M comprennent toutes les caractéristiques et tous les ajouts de nos systèmes en acier inoxydable, avec les modifications suivantes :

  • Construction en polypropylène de ¾ po d’épaisseur, soudée à l’intérieur et à l’extérieur
  • Tubes carrés de 3 po et tubes carrés de 1-½ po soudés en un cadre unique et rigide
  • Le cadre est sablé, apprêté et peint avec une peinture à l’uréthane aliphatique pour une conservation élevée de la brillance et une forte résistance chimique

TABLEAU DE COMPARAISON DES TAUX DE DOSAGE

Modèle Débit de la solution (gpm) Débit de la solution (L/min)

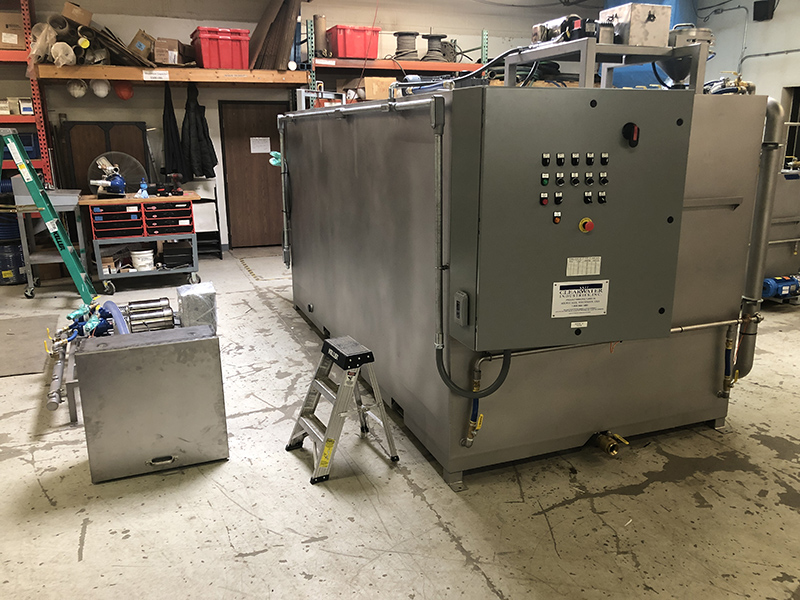

M300SS 0-7 0-26,46
M500SS 0-8 0-30,24
M800SS 0-20 0-75,6
M3000SS 0-40 0-151,2
Personnalisé Tous Tous

VIDÉOS
